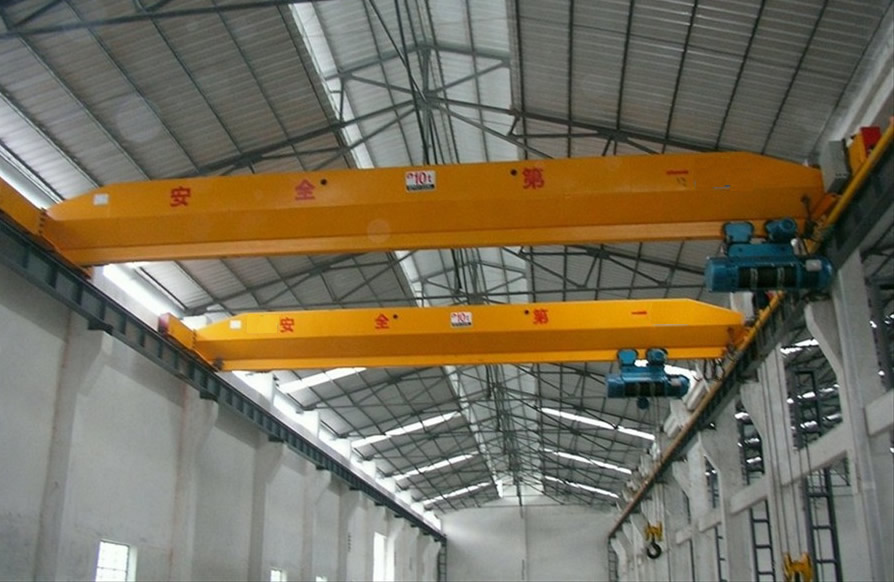

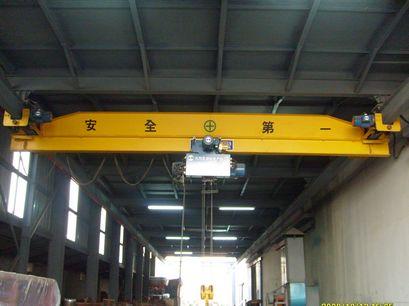

本产品为一般用途起重机，多用于机械制造、装配、仓库、山洞等场所。起重机主要由桥架（金属结构）、电动葫芦、运行机构、电气设备等四部分组成。各部分的结构特点如下；

1、金属结构

主 梁（桥架）分两种形式，小吨位、小跨度的产品主梁由型钢（工字钢+槽钢）组成，并采用了无横梁的结构形式，大吨位、大跨度的产品，主梁是采用钢板压胎成形 的U形槽钢与工字钢组焊接成箱形实腹梁，横梁是由槽钢组成的，主、横梁用允许摆动一很小角度的单铰（销轴）连接，使起重机各车轮以更好的与轨道接触，不致 悬空。此外连接可拆，运输方便。

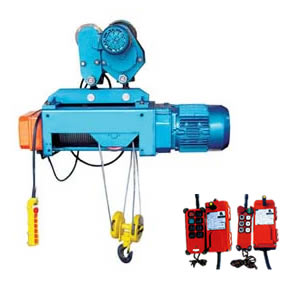

2、电动葫芦

电动葫芦可起升重物，并沿主梁纵向移动，其具体结构形式、特点详见有关电动葫芦说明书。

3、运行机构

本产品是采用分别驱动形式，驱制动靠锥形制动电动机来完成，传动是采用“一开一闭”式齿轮传动，其具体结构几乎完全与CDI、MDI型电动葫芦运行小车相同。

4、电气设备

本 产品为地面操纵形式,电机采用鼠笼型,电器控制比较简单,用户可照图1、图2组装，电器导线敷设见电气原理图、布线图。本起重机均设有起升限位、终点行程 开关等,电源引入分滑型集电器型式和软缆引入器形式,如用户不提出要求,我厂按滑轮集电器供货。如用户对集电器安装尺寸有特殊要求,可由用户自己更改。采 用滑轮集电器的供电滑线可采用ф8—10园钢架设,起重机的轨道要良好接地，接地电阻不应大于4欧姆。

LX型电动单梁悬挂起重机是介于LD型电动单梁桥式起重机与CDI、MDI型电动葫芦之间的一种产品，它的主梁几乎同LD型电动单梁起重机相同，运行机构及走轮完全与CDI型电动葫芦运行小车相同。
